Tipos de Cableados de Red.
- El medio de transmisión es el soporte físico que facilita el transporte de la información.
- La transmisión se realiza por medio de ondas electromagnéticas.
- Cada uno de los medios que vamos a ver cumple una serie de características en cuanto a
- Fiabilidad
- Velocidad de transmisión
- Ancho de banda
- Espacio entre repetidores
- Coste
- Y facilidad de instalación
Se clasifican en:
- Guiados: son los que utilizan un medio sólido (cable) para la transmisión.
- No Guiados: proporcionan un soporte para que las ondas se transmitan, pero no las dirigen. Utilizan el aire para transportar los datos (inalámbricos).
Guiados
La inversión estimada para cables en una instalación es del 6% del coste total y sin embargo, está comprobado que el 70% de los fallos producidos en una red se deben a defectos en el cableado.
Los cables transmiten impulsos eléctricos o lumínicos.
La velocidad de transmisión, el alcance y la calidad (ausencia de ruidos e interferencias) son los elementos que caracterizan este tipo de medio. La evolución de esta tecnología está orientada a la optimización de estas tres variables.
Uno de los principales problemas de la transmisión de datos por un cable eléctrico, consiste en el campo magnético que se genera por la circulación de los electrones (inducción electromagnética).
La existencia de un campo magnético alrededor de un cable va a generar interferencias en los cables próximos debido a este fenómeno.
Hay tres tipos de cables: Coaxial, Par trenzado,Fibra óptica.
Cada uno de estos cables aporta una solución a los problemas mencionados anteriormente.

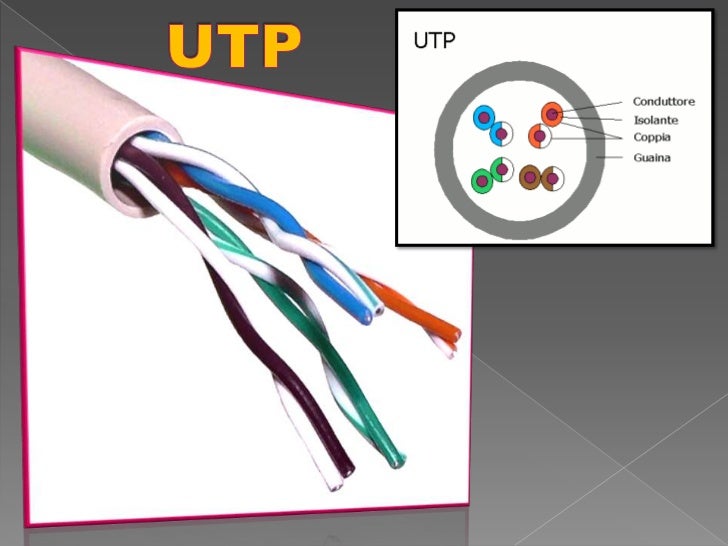

El par trenzado es parecido al cable telefónico.Consta de ocho hilos trenzados dos a dos identificados por colores para facilitar su instalación.Se trenza con el objetivo de reducir interferenciaseléctricas.
Son fáciles de instalar, de bajo coste y tienen velocidad de transmisión de hasta varios Mbps.
- Hay de dos tipos:
- UTP: par trenzado no apantallado.Más barato, sencillo y flexible.
- STP: par trenzado apantallado. Más protegido, menos flexible.
Dependiendo del número de trenzas por unidad de longitud, los cables de par trenzado se dividen en categorías (1, 2, 3, 4, 5, 5e, 6, 7, 7ª y 8).
A mayor número de trenzas, se obtiene una mayor velocidad de transferencia gracias a que provocan menos interferencias.
En los pares de cables distinguimos dos clasificaciones:
- Por categorías: cada una especifica unas características eléctricas para el cable.
- Por clases: cada una especifica las distancias permitidas, el ancho de banda y las aplicaciones para las que es útil.
Dado que el cable UTP categoría 5 es barato y fácil de instalar, se ha incrementado su utilización en las LAN con topología en estrella. Sin embargo, en ocasiones, es insuficiente debido a las exigencias del ancho de banda de las redes actuales. La velocidad alcanzada es de hasta 100 Mbps.
Actualmente ya existen las categorías 6 (1Gbps) y 6 mejorada (10 Gbps).
El cable coaxial es similar al cable utilizado en las antenas de televisión: un hilo de cobre en la parte central rodeado por una malla metálica y separados ambos elementos conductores por un cilindro de plástico, protegidos por una cubierta exterior.
Elevado ancho de banda y excelente inmunidad al ruido (debido a su malla exterior).
Coaxial grueso: comenzó a utilizarse en LAN pero hoy en día solo se usa para la estructura troncal de distribución de la red. Hay dos tipos:
- RG-100: el más utilizado. Núcleo de 2,6 mm, malla de 9,5 mm cable de 1 cm de diámetro aprox.
- RG-150: posee una secuencia de capas trenzadas que protegen mejor de las interferencias electromagnéticas. Núcleo de 3,7 mm, malla de 13,5 mm cable de 1,5 cm de diámetro.
Coaxial fino: dada su flexibilidad es más fácil de instalar aunque es más caro y posee menor inmunidad frente a interferencias. Núcleo de 1,2 mm, malla de 4,4 mm cable de 0,5 cm aprox. Existen varios tipos pero el más utilizado es el RG-58 (en España se llama RG- 58/U).
Coaxial de banda ancha:se utiliza para transmisión analógica, comúnmente para el envío de la señal de televisión por cable. Se puede usar para transmisiones de hasta 100km de distancia. Un cable que funcione a 300 Mhz de frecuencia, puede mantener velocidades de transmisión de datos de hasta 150 Mbps.
En comparación con el par trenzado:
- Es menos susceptible a interferencias.
- Puede ser usado a mayores distancias.
- Los tramos entre repetidores y estaciones pueden ser más largos. Soporta más estaciones en una línea compartida.
- Ofrece mayor frecuencia y mayor velocidad de transmisión.
La velocidad de transmisión es muy alta: hasta 1 Gbps.
Permite instalar cables de longitudes muy elevadas: hasta 30 km.
Sin embargo, su instalación y mantenimiento tiene un coste elevado.
Se emplea cuando es imprescindible cubrir largas distancias o la cantidad de información es alta
No Guiados
Los medios no guiados se basan en la propagación de ondas electromagnéticas por el espacio.
- Ondas de radio: Son las que emplean las redes Wifi o Bluetooth. Son capaces de recorrer grandes distancias y atravesar materiales sólidos como paredes o edificios. Son multidireccionales.
- Microondas: viajan en línea recta por lo que emisor y receptor deben estar alineados cuidadosamente. Tienen dificultades para atravesar edificios. Debido a la propia curvatura de la Tierra, la distancia entre los repetidores no debe exceder los 80 km de distancia. Es una forma económica de comunicar 2 zonas geográficas mediante 2 torres lo suficientemente altas para que sus extremos sean visibles.
- Infrarrojos: Son incapaces de atravesar objetos sólidos por lo que están indicadas para transmisiones de corta distancia. Son muy cómodas para ordenadores portátiles pero no consiguen grandes velocidades de transmisión (por ejemplo, el mando de televisión).
- Ondas de luz:Son unidireccionales. Se pueden utilizar para comunicar 2 edificios próximos. (por ejemplo, un laser)
Comparativas entre medios
| MEDIO | VELOCIDAD MÁXIMA DE TRANSMISIÓN | DISTANCIA ENTRE REPETIDORES |
| Par trenzado | 1 GBPS | 2-10 KM |
| Coaxial | 2 GBPS | 10-100 KM |
| Fibra optica | >10 GBPS | >100KM |
| ondas de radio | 1 MBPS | 100-1000 KM |
| Microondas | 10 MBPS | 80 KM |
| Infrarrojos | 10 MBPS | 200 KM |
| Ondas luz | 1 MBPS | 1 KM |
